Stycke 14a Integration

tips

Denna integration är speciellt för tyska användare under reglerna i EnWG Paragraf 14a, som tillåter nätoperatörer att temporärt begränsa elförbrukningen av kontrollerbara laster under topptider.

Denna guide kommer att hjälpa dig att konfigurera din SmartgridOne Controller för att integrera med SmartMeterGateway (SMGW) för överensstämmelse med Paragraf 14a i Tyskland.

Vad du behöver

1. SmartgridOne Controller med internetanslutning.
2. Anslutning till en SmartMeterGateway (SMGW) med digitala utgångssignaler.
3. För standardkontroller:
   • Direktanslutning från SMGW till de Digitala Ingångarna (DI) på din kontroller.
4. För lite kontroller eller kontroller utan DI-pinnar:
   • SG-kompatibelt relämodul (DS1242)
   • Ethernetanslutning från kontrollern till relämodulen
   • Anslutning från SMGW till DI-pinnarna på relämodulen

Hur det fungerar

Paragraf 14a-integrationen gör det möjligt för ditt system att svara på signalsignalering från din distributionssystemoperatör (DSO). När nätet är under belastning kommer din SmartMeterGateway att skicka en signal till din SmartgridOne Controller, vilket temporärt begränsar elförbrukningen av anslutna enheter till 4,2 kW som standard.

Konfigurationsprocess

Inställningen består av två huvuddelar:

1. Lägga till den Digitala Ingångsenheten
2. Konfigurera den externa signalen för Paragraf 14a

Del 1: Lägg till den Digitala Ingångsenheten

1. Logga in på installationsgränssnittet.

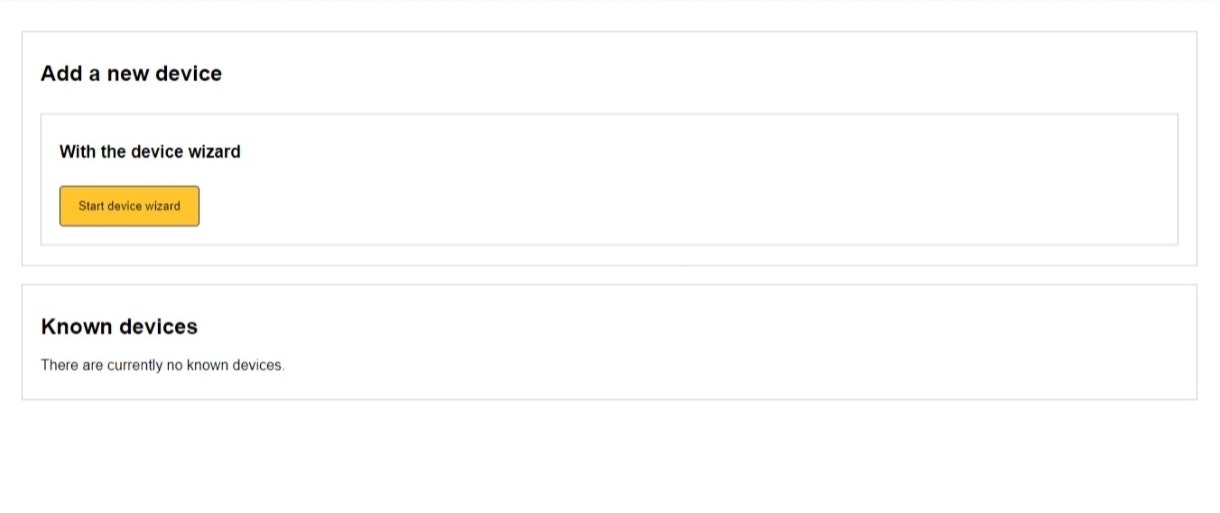

2. Gå till fliken "Enheter" och klicka på "Starta enhetsguiden".

3. Beroende på vilken typ av kontroller du har, följ en av dessa vägar:

   För Standardkontroller:

   • Välj "Energimätare" som enhetstyp
   • Välj "Generisk" som märke
   • Välj "Relä" som anslutningstyp
   • Välj "Digital Ingångsenhet" som modell

   För Lite Kontroller:

   • Välj "Energimätare" som enhetstyp
   • Välj "Generisk" som märke
   • Välj "Ethernet TCP till reläkonverterare" som anslutningstyp
   • Välj "DS1242" som modell

4. Slutför enhetsguiden genom att följa de på skärmen angivna instruktionerna:

   • Ange eventuell begärd tilläggsinformation
   • För Ethernetanslutningar, välj enheten med MAC-adress (rekommenderat) eller IP-adress
   • Justera skanningsparametrarna om det behövs (standardvärdena är vanligtvis okej)
   • Vänta på att enheten hittas och spara den

   För detaljerade instruktioner om att lägga till en enhet, se vår Lägga till en enhet guide.

Del 2: Lägg till den externa signalen för Paragraf 14a

1. Gå till fliken "Extern datakällor" och klicka på "Starta guide".

2. Välj "Extern Signal" som typ av datakälla.

3. Navigera till och välj "Paragraf 14a" från de tillgängliga externa signalerna.

4. Konfigurera Paragraf 14a-integrationen:

   • Välj alla enheter för vilka denna signal ska gälla
   • Det förvalda effektgränsvärdet är inställt på 4,2 kW, vilket är standard för överensstämmelse med Paragraf 14a
   • Du kan justera detta värde om din överenskommelse med nätoperatören specificerar en annan gräns

5. Slutför guiden genom att klicka på "Spara" eller "Avsluta".

6. Du bör nu se signalen för Paragraf 14a tillagd i din lista över externa signaler.

Tekniska detaljer

När en signal för Paragraf 14a tas emot:

1. SmartgridOne Controller begränsar genast elförbrukningen av valda enheter
2. Det förvalda effektgränsvärdet är 4,2 kW
3. Viktiga tjänster förblir opåverkade
4. Normal drift återupptas automatiskt när signalen upphör

Extern signalprioritet

Signal för Paragraf 14a har prioritet över lokala styrningslägen och externa signaler. När den är aktiv kommer den att begränsa effekten till kontrollerbara och sedan kommer det lokala läget att ha effekt.
